RockChip RK3576 Druhá generace 8nm vysoce výkonná platforma AIOT je vysoce výkonný procesor SOC (System-on-Chip) s nízkým výkonem vhodným pro řadu aplikačních scénářů, jako jsou PC založená na ARM, výpočetní zařízení Edge a zařízení mobilních internetových zařízení. Používá osmijádrový procesor založený na architektuře ARM, integruje nezávislé 6tops (operace TERA za sekundu) NPU (jednotka Neural Network Quad Processing Unit), integruje více výpočetních jader, jako jsou GPU, MCU, VPU, a má bohaté periferní rozhraní pro splnění komplexních požadavků na scénu v ALOT. Kromě toho RK3576 také podporuje úložiště UFS (Universal Flash Storage) a poskytuje efektivní možnosti ukládání dat a čtení.
Technologie ThinkCore věnovaná vývoji zabudovaného ARM, v současné době vyvinula základní desku RK3576 a podporuje přizpůsobení a hromadnou výrobu

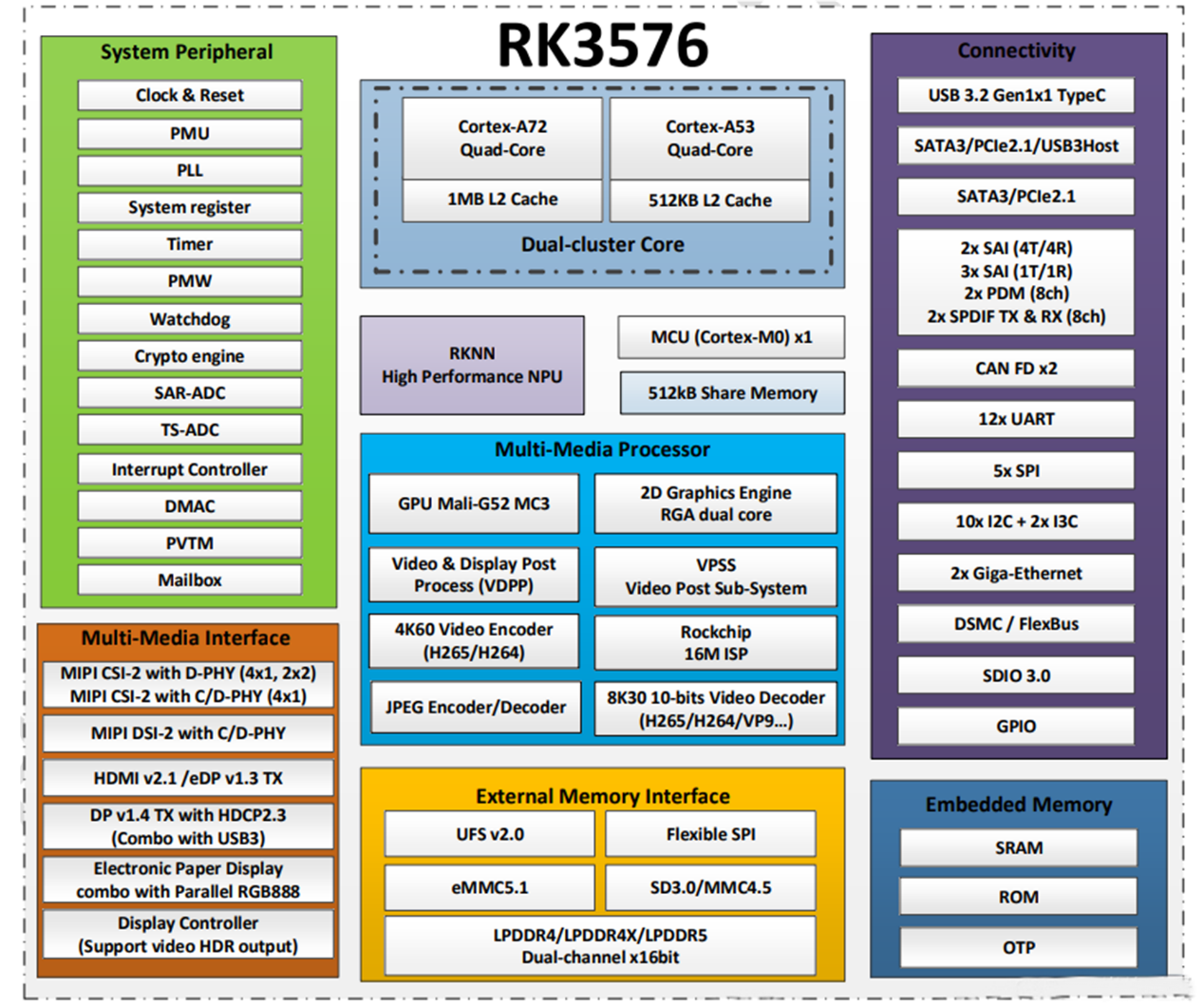

2. 2. analýza specifikace RK3576
CPU:
Octa-core ARM procesor se 4 jádry kůry-A72 (2,2 GHz) a 4 jádra kůry-A53 (1,8 GHz)
Uživatelem orientovaná na paže kůra-M0 MCU při 400 MHz
GPU:
ARM MALI-G52 MC3 @ 1GHz
Podporuje OpenGL ES 1.1, 2.0 a 3.2
Podpora sopky 1.1
Podporuje úplný profil OpenCL 2.0
Podporuje AFBC (komprese vyrovnávací paměti rámu))
DDR:
Duální 32bitový LPDDR4/LPDDR4X/LPDDR5
VPU:
8KP30 H.265, AV1, VP9, AVS2 Video dekodér
4KP120 H.265, AV1, VP9, AVS2 Video dekodér
4KP60 H.265, H.264, AV1, VP9, AVS2 Video dekodér
4KP60 H.264/H.265 Video kodér
Encodér a dekodér 4KP60 MPEG

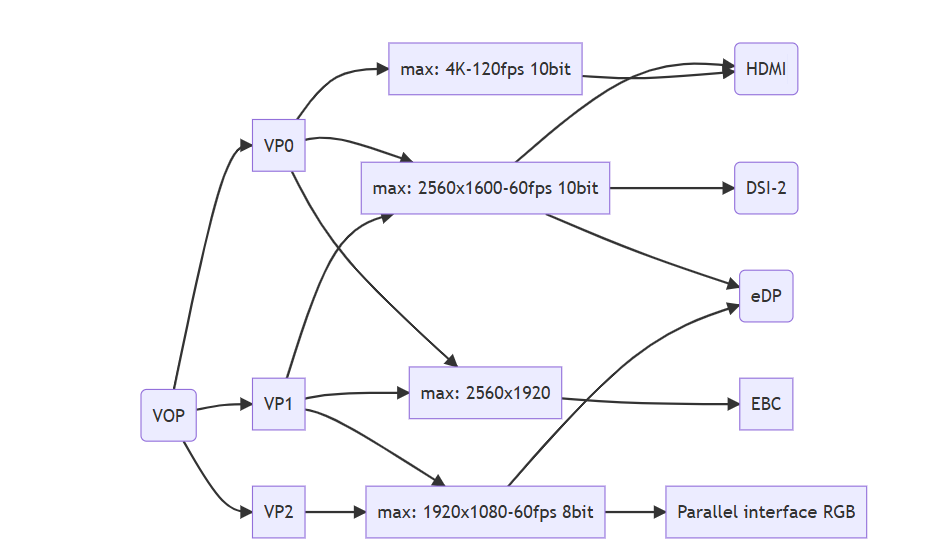

GTC:
HDMI 2.1 4KP120 /EDP 1.3 Combo TX @ 4KP60 Combo TX
MIPI DSI-2 TX @ 4K60
Displayport 1.4 TX @ 4K120
EPD (displej elektronického papíru) TX @ 2560x1920
Parallel interface (RGB888) TX @ 1080P60
1. Podpora displeje trojnásobné obrazovky 2,5 K+2k+2k
2. 2. duální obrazovka 4K+ 2K
NPU:
Výpočetní výkon INT8 je 6 top
Podpora duálních jádra, duální jádra mohou spolupracovat nebo samostatně
Podpora INT4, INT8, INT16, FP16, BF16 a TF32 Výpočetní technika s 1 MB Interní SRAM
Podpora podpory více úkolů, paralelní q Podpora zpracování Multi-SCENARIO Framework: Tensorflow, Caffe, Tflite, Pytorch, Onnx NN, Android NN atd.
RGA (2D grafický motor):
Motor RockChip RGA V2.5, Duální jádro Maximální rozlišení: Zdrojový obrázek 8192X8192, Cílový obrázek 4096X4096 Podporová přenos bloku a náplň barvy transparentnosti, včetně plnění gradientu a vzoru vzoru a plnění vzorů
Podporujte Alpha Blending, včetně globálního alfa, alfa a gradientu na pixely
Podpořte jakýkoli poměr měřítka neintegeru od 1/16 do 16
Podpora 0, 90, 180, 270
Vstup video
16m Pixel ISP s HDR (až 120 dB)
Podporuje 3 rozhraní MIPI CSI-2
1 MIPI CSI-2 s D-PHY (4x1, 2x2)
1 MIPI CS1-2 s C/D-PHY (4x1)
Dvě čtyřpruhová rozhraní D-Phy V1.2
Každé rozhraní lze nakonfigurovat jako port datového kanálu 2x2
Jeden 4pruhový (nebo 3-data triplet) C/D-Phy
D-Phy je V2.0, s rychlostí kanálu 4,5 Gbps
C-Phy je V1.1, s mírou tripletu 2,5 GSPS
Každý port podporuje 4 virtuální kanály
Rozhraní DVP
Jeden DVP 8/10/12
16-bit
8/10/12/16 bitů, až 150 MHz I/O Frekvence Support Bt.601/Bt.656 a Bt.1120 VI Rozhraní Podpora konfigurace pixelů, horizontální synchronizace a vertikální synchronizační polarita podpora polarita Polarita Porit of Bt.1120 Podpora svléknic Sampling Sampling Sampling Sampling Sampling Synfling Synfling of Bt.1120. BT.656/BT.1120
Skladování
UFS 2.1 s HS-G3 (12 Gbps)
FSPI (osm kanálů)
EMMC 5.1
SDMMC 3.0
Kamera, pokud
2 MIPI CSI-2 s D-PHY (může být složen z 4x1 nebo 2x2)
1 MIPI CSI-2 s C/D-PHY (4x1)
1x 8110112116-bit DVP
Kvalita obrazu-Deinterlacing, denoising, škálování, manažerský motor, ostrost, vyhlazování okrajů, DCI-Hist, 3D-Lut, ACM, HDR
Zvuk
I2S/TDM/PCM (2x 4T4R, 3x 2T2R), 2x 8ch PDM, 2x S/PDIFASRC (2x 2ch + 2x 4ch)
Síť
2x rozhraní RGMI, tj. Ethernet s dvojím gigabitem
. USB
1x USB 3.2 Gen 1, podporuje režim typu C alt s displayport
. Pcle
1 PCLE 2.1/SATA 3.1/USB 3.2 Gen1 Multiplexed Port
1 PCLE 2.1/SATA 3.1 Multiplexed Port
Ostatní 1/0
Může FD, I2C, SPI, UART, GPIO
Zabezpečení (rozšíření zabezpečení ARM TrustZone)
Rozšíření zabezpečení Arm TrustZone
Zabezpečený žebřík/klíč/OTP
Crypto Engine (RSA, ECC, Hash, DES, AES, SHA, SM)
Balík:16x17mm, 0,65 hřiště, balíček FCCSP
