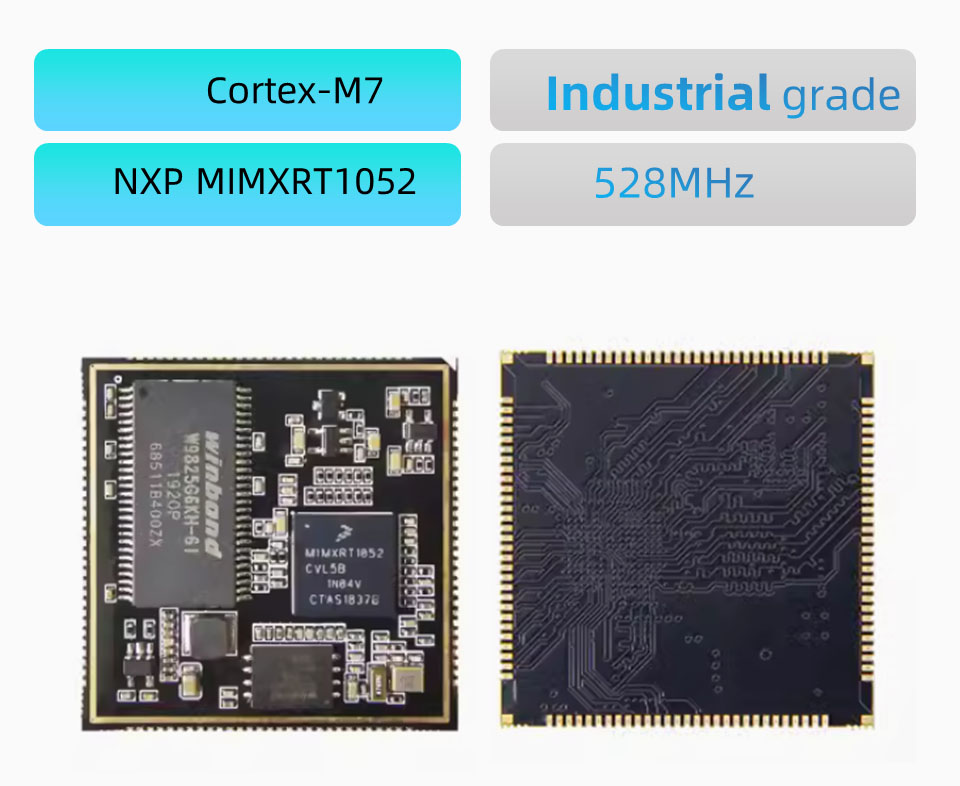

● Tato základní deska S2 RT1052 je navržena na základě procesoru NXP MimXRT1052Cvl5B.
● Složky celé desky jsou vyrobeny z materiálů průmyslového stupně.
● Mezi hardwarové zdroje hlavní desky patří
● 32 MB SDRAM, 32 MB ani Flash a 256B EEPROM.
● PCB přijímá 6-vrstvý černý ponorný zlatý design s celkovou velikostí 38*38 mm, celkem 116 kolíků a rozteč špendlíků 1,0 mm. Kromě sběrnice SEMC je zbývajících 10 kolíků čipu vedeno.

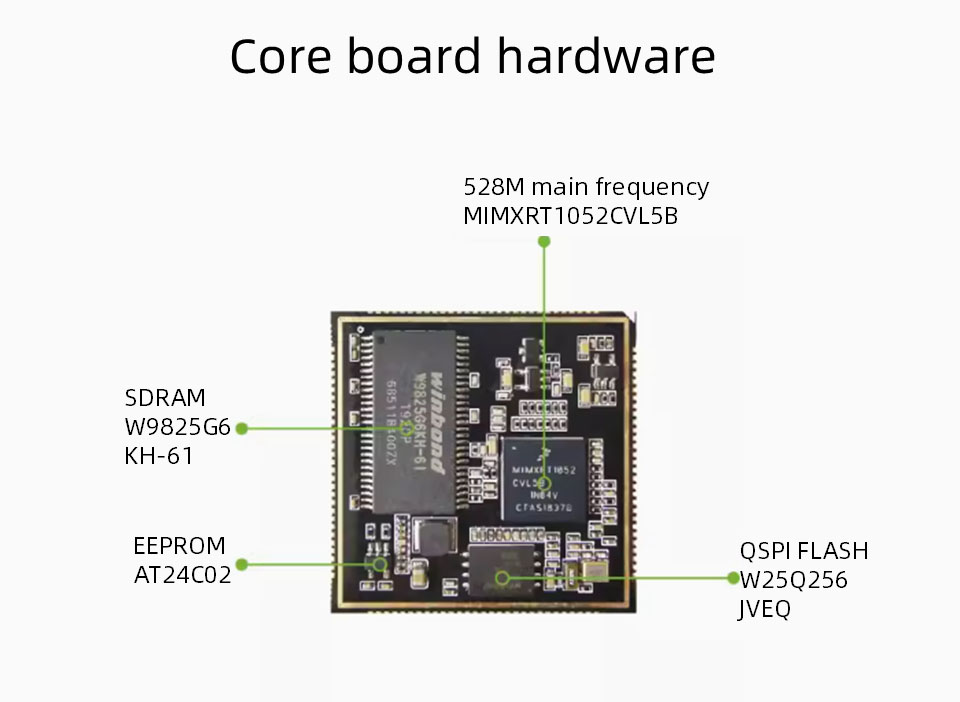

Hlavní čip: mimxrt1052cvl5b, jádro Cortex-M7, hlavní frekvence 528MHz
SDRAM: 2MB, balíček TSSOP, značka Winbond, průmyslová třída
Flash: 32 MB, balíček WSON8, značka Winbond, průmyslová třída
EEPROM: AT24C02 256B
Ethernet Phy: Žádné
Velikost PCB: 38*38 mm
Napájení: 3,3 V
Pokryt štítů: Žádný kryt štítu
GPIO: 116 Pins, 1,0 mm mezery špendlíků, s výjimkou sběrnic SEMC, všechny ostatní i0 jsou vedeny
Provozní teplota: -40 ~ 85 ° C, průmyslová třída

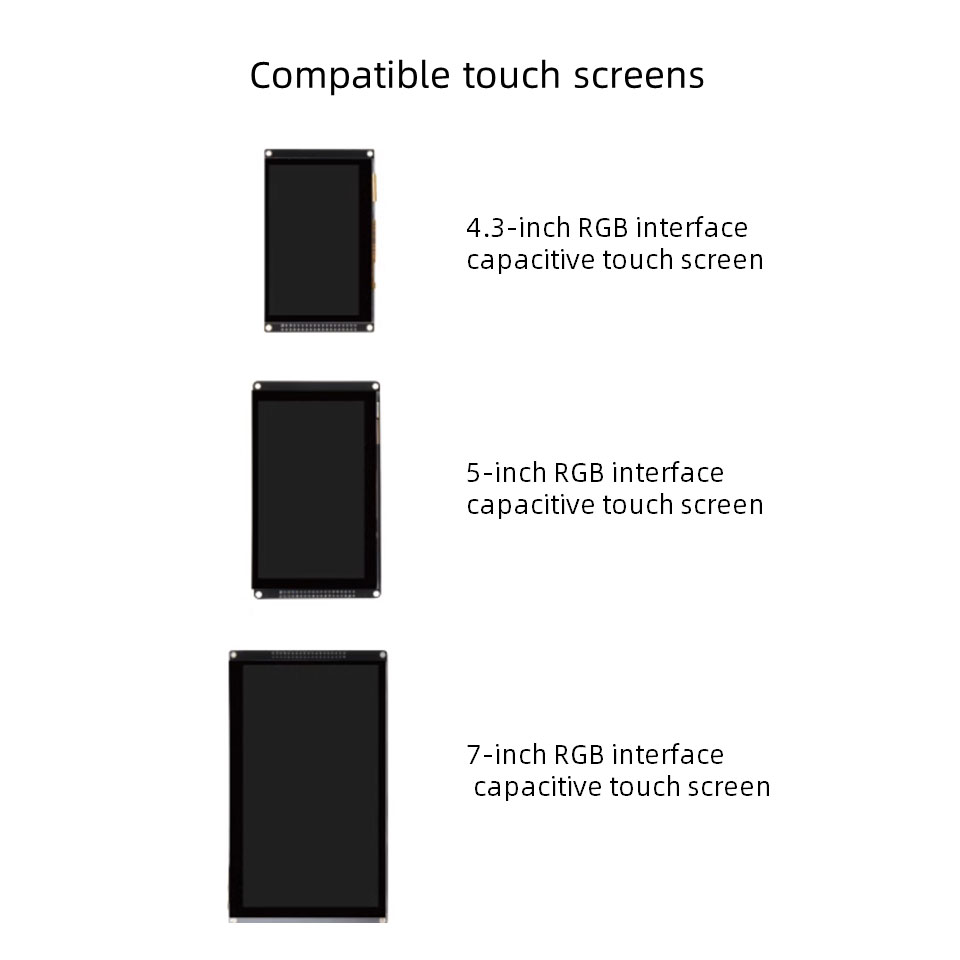

● LCD: 1 kanál
● USB: 2 kanály, s vysokorychlostní phy
● SDIO: 2 kanály
● I²C: 4
● SPI: 4
● UART: 8
● SAI: 3
● ADC: 2 (každý 16 kanálů), 12bit
● PWM: 4
● Jtag: 1 kanál
● SPDIF: 2 kanály
● Může: 2
● Poznámka: Výše uvedená data mohou být znovu použita, naleznete v popisu hlavní desky jako referenční návrh
Poznámka: Rada může být přizpůsobena s minimální objednávkou 500
