Cílem vývojové desky RK3588 je umožnit flexibilní kombinace mezi základní deskou a funkčními deskami (nosná deska) přijetím modulárního designu a pomocí standardizovaných rozhraní (např. PCIE, MXM, vysokorychlostní konektory na desce na desku))
Ve srovnání s integrovaným deskou nebo počítačem s jednou deskou sdílí základní deska na desce následující základní výhody:
| Výhoda | Vývojové desky B2B | Tradiční desky MCU |
| Rozšiřitelnost | Modulární, hot-swappable | Pevné periferie, propojovací dráty |
| Kvalita signálu | Podporuje signály na úrovni GHz | Omezeno na nízkou rychlost GPIO/UART |
| Rychlost vývoje | Opětovné použití ověřených modulů | Vyžaduje plně redesign hardwaru |
| Případy použití | Komplexní systémy (AI/Industrial) | Jednoduché ovládání (protokolování senzoru) |
● Výkonný SOC: RockChip RK3588 (8jádrový kůra-A76/A55, 6tops NPU)
● Modulární design: Flexibilní konektory B2B pro vlastní rozšíření
● Vysokorychlostní rozhraní: PCIE 3.0, USB 3.1, Dual Gigabit Ethernet, SATA
● Multi-display: Podporuje 8k@60fps + 4K@60fps Současný výstup
● Průmyslová třída: -40 ° C až +85 ° C provoz
● Bohatá rozhraní: Mini PCIe, M.2 M Key, MIPI CSI
● Různé displej s více obrazovkami: Podporuje heterogenní displej se třemi obrazovkami a heterogenní displej se čtyřmi obrazovkami. Hdmi*2; MIPI DSI*2; Typ-C (podporuje protokol DP)

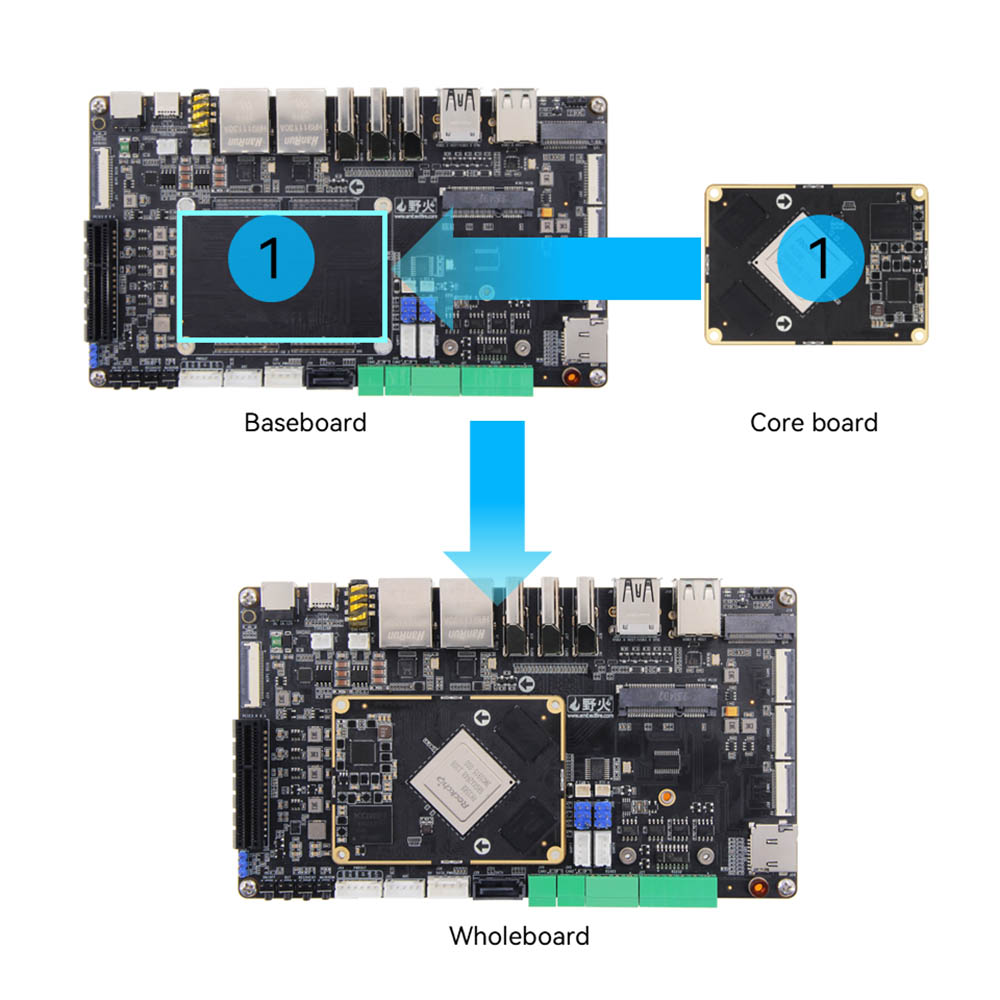

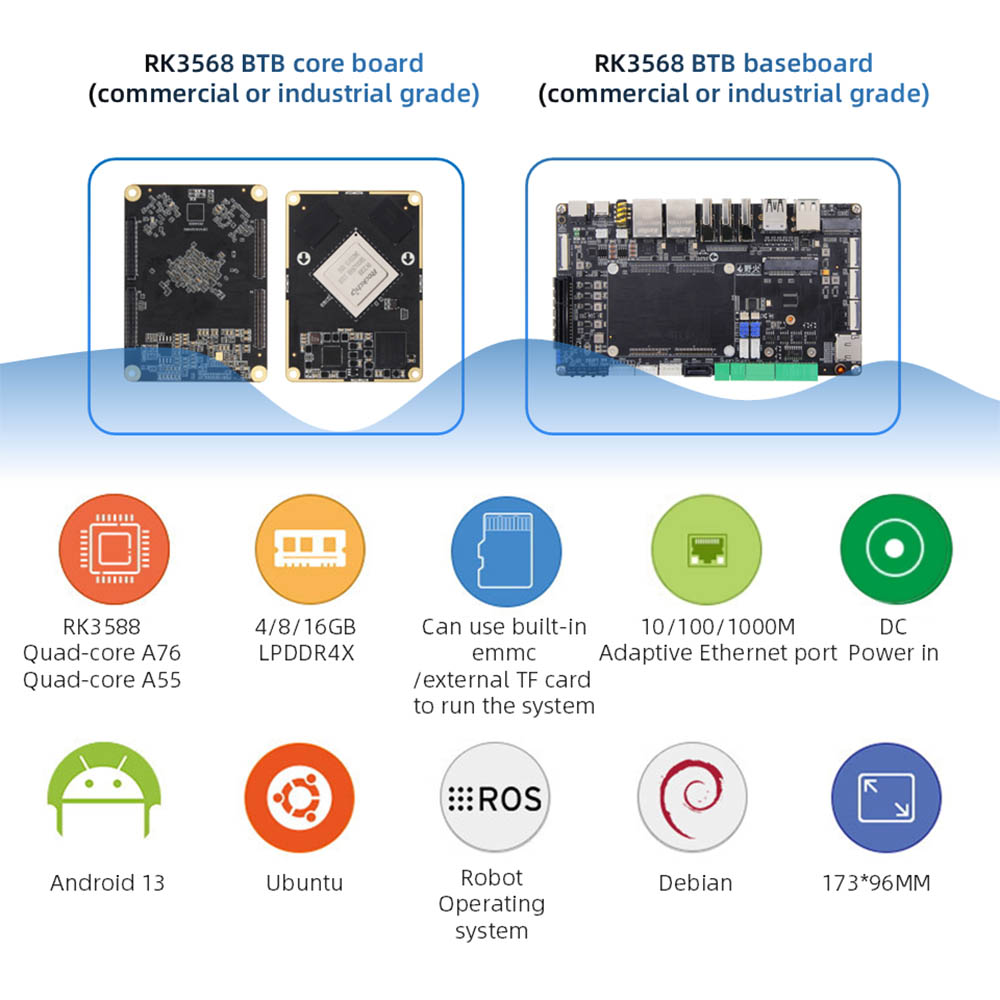

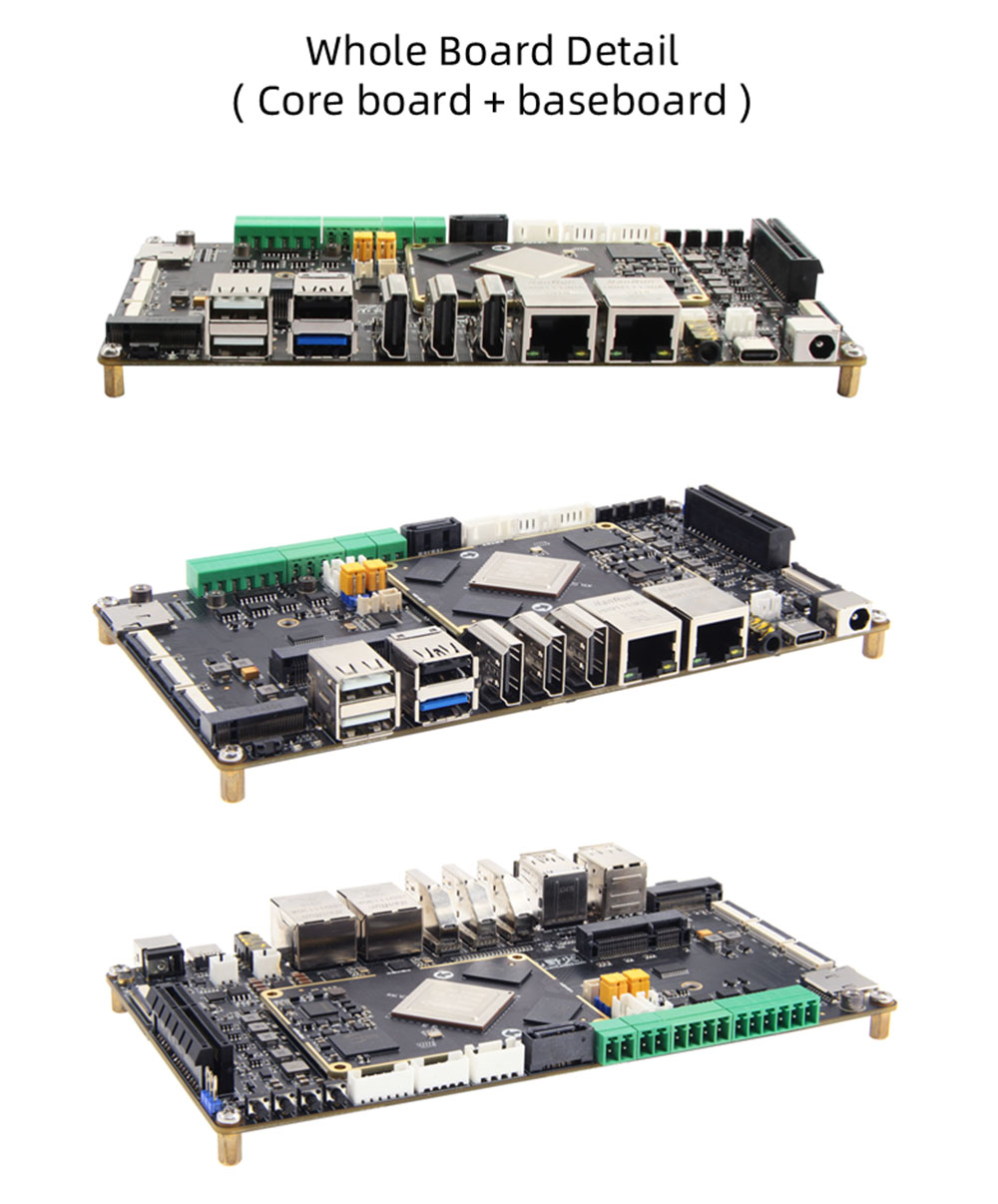

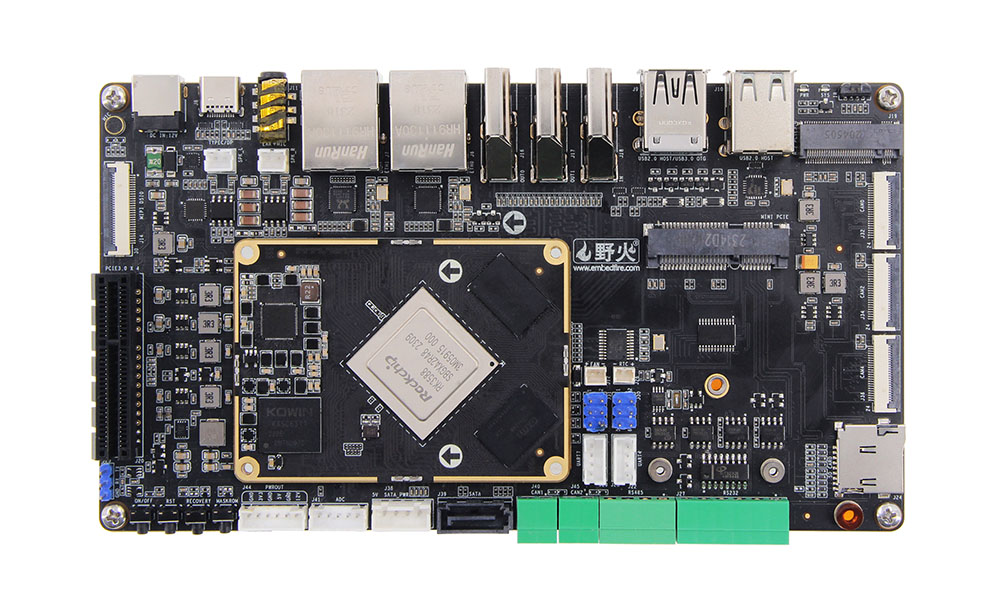

Základní deska BTB se skládá z základní desky a nosné desky/ základní desky.

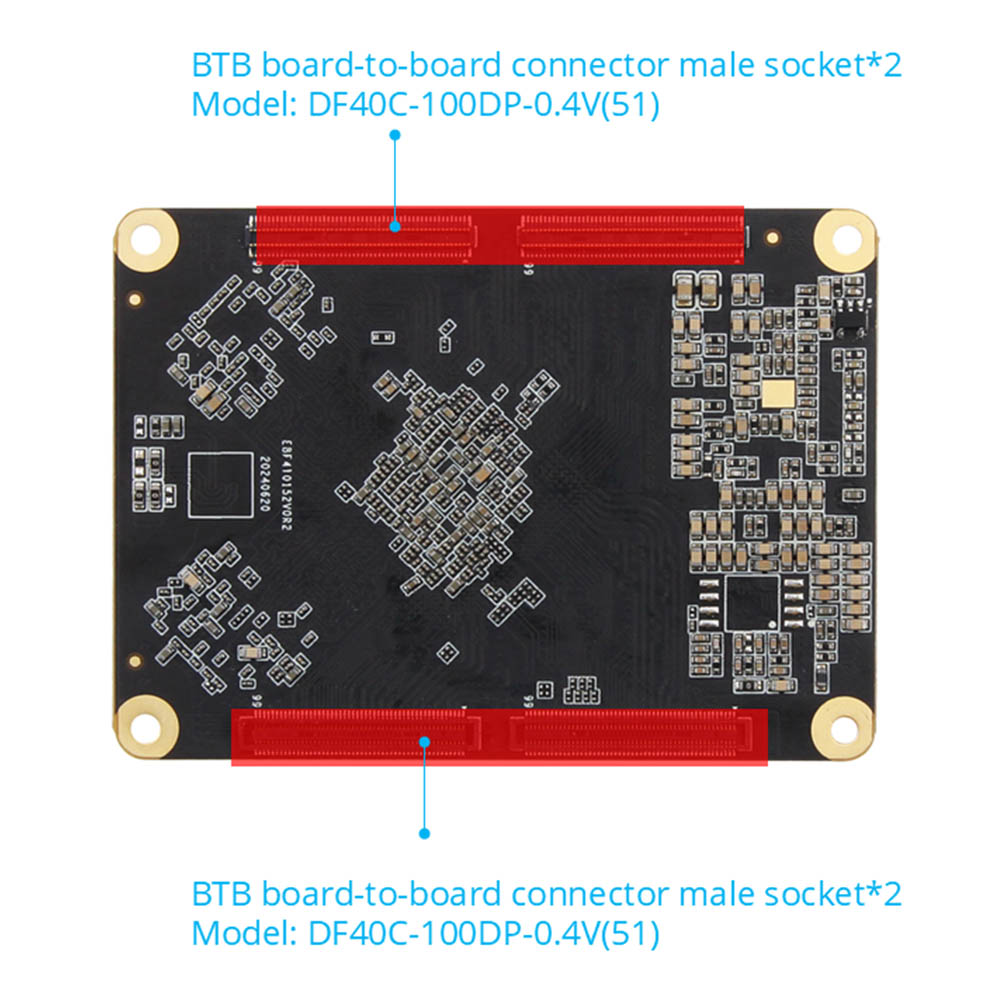

● Konektor: Konektor pro muže: DF40C-100DP-0,4V (51) Žena konektor: DF40C-100DS-0,4V (51)

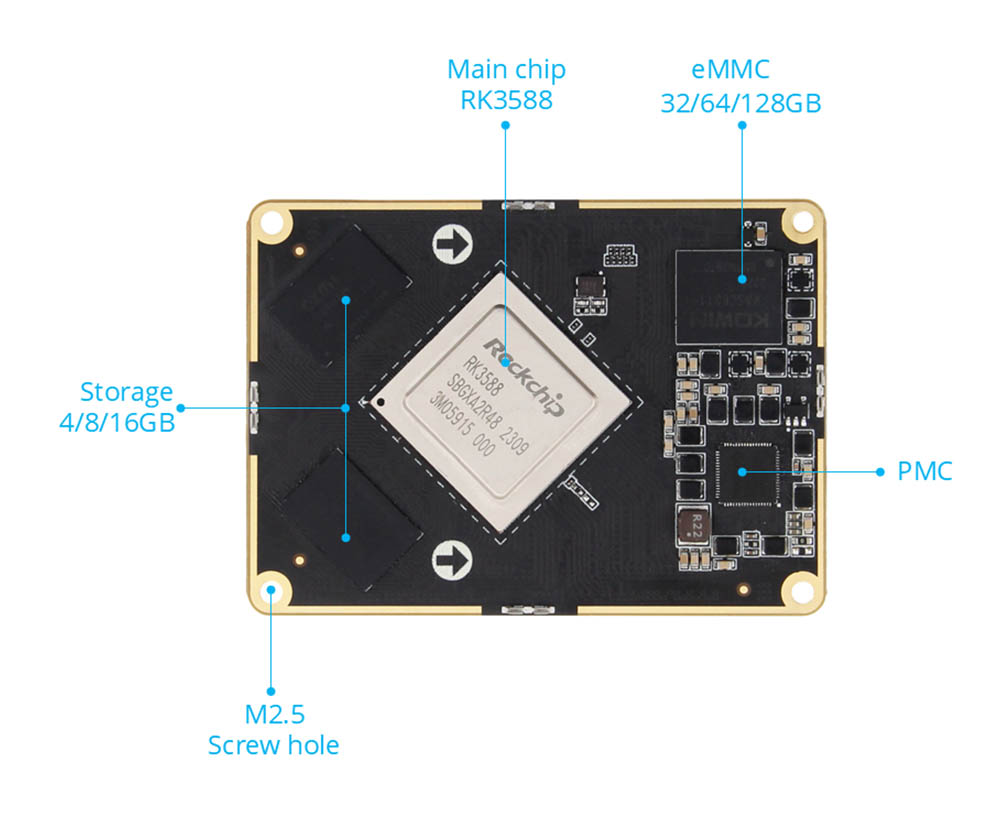

● Hlavní čip: RK3588 (čtyřjádrový A76 + čtyřjádrový A55, Mali-G610, 6tops Computing Power) BTB vede k 400 kolíkům, rozestupy 0,5 mm, vede ke všemu i0
● Paměť: 4/8/16 GB, LPDDR4/4X
● Úložiště: 32/64/128 GB. EMMC
● Konektor: Muž: DF40C-100DP-0,4V (51) Žena: DF40C-100DS-0,4V (51)

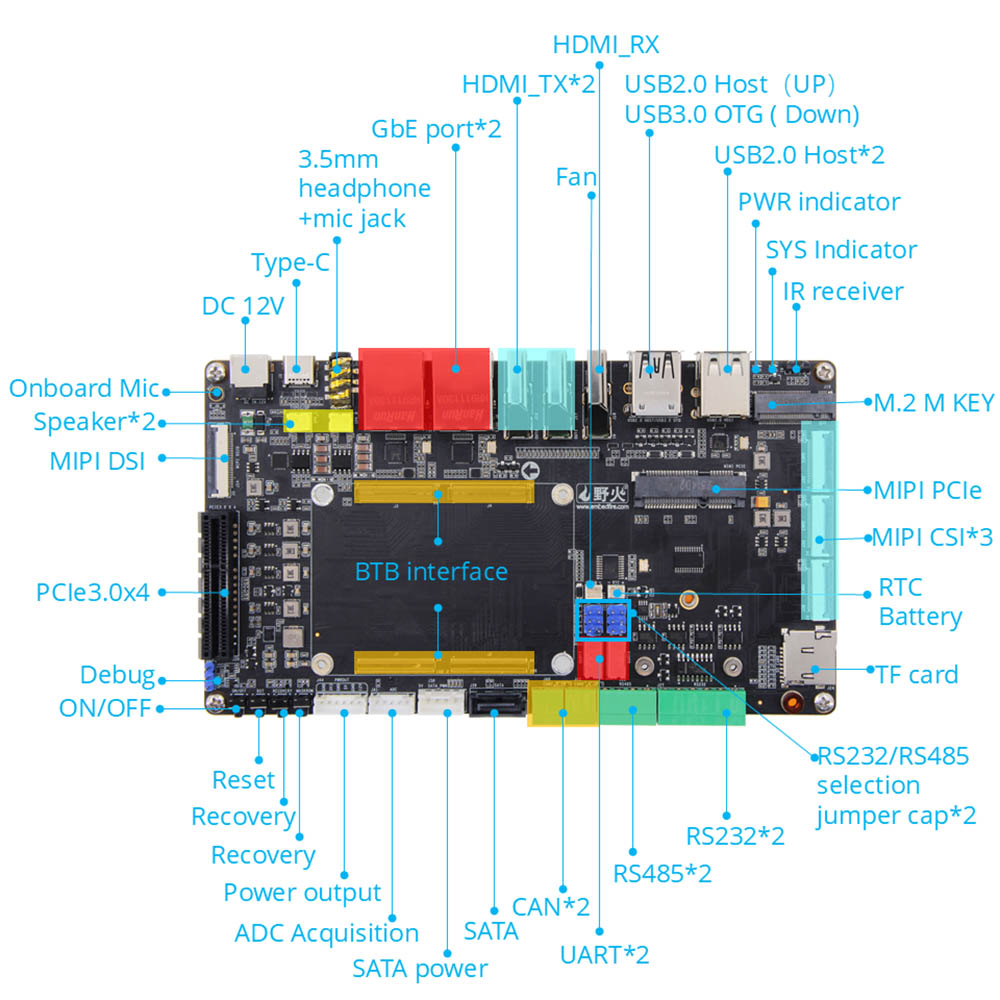

● Rozhraní napájení: 12V@2A DC vstup, rozhraní DC*1; Výkonové rozhraní*1

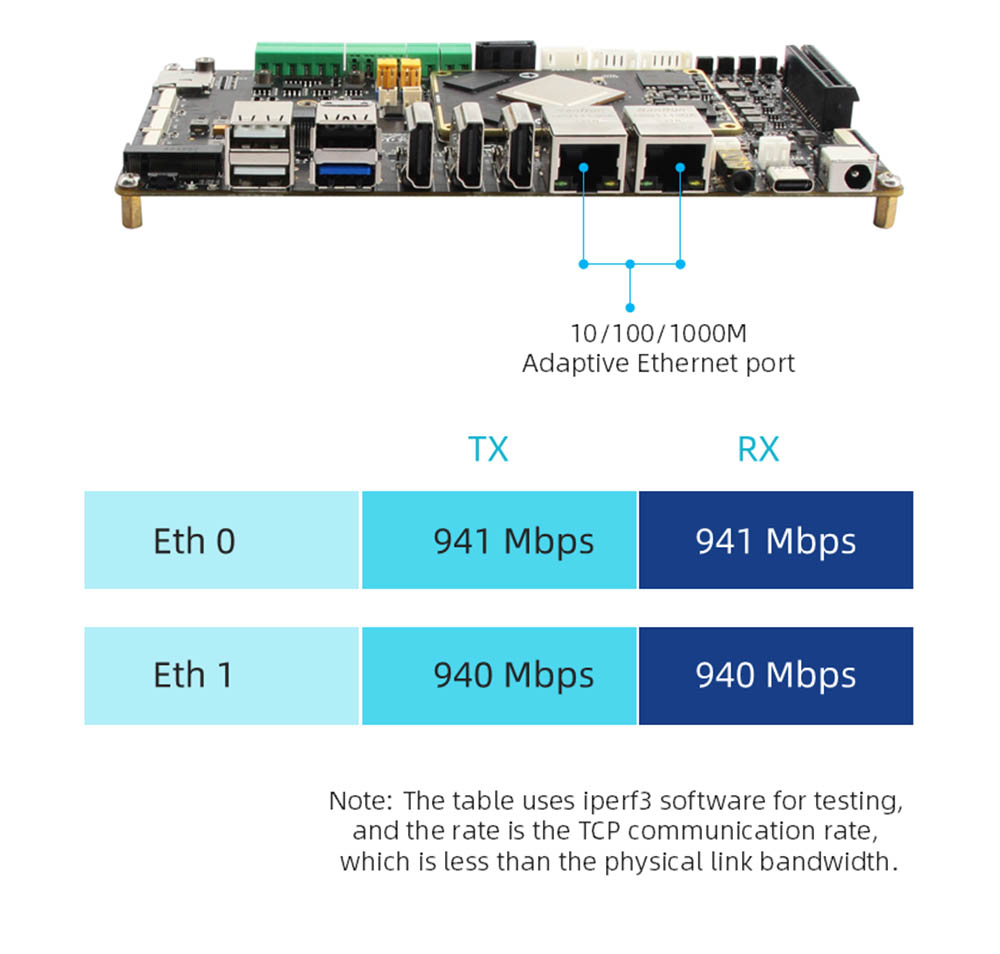

● Ethernet: Gigabit Network Port*2, podpora 10/100/1000Mbps rychlost přenosu dat
● HDMI: vstup HDMI12.0*1, až 3840x2160@60fps; Výstup HDMI2.1*2, podporuje více obrazovek s jinými obrazovkami, maximální rozlišení 7680x4320@60Hz (rozlišení 8k)
● MIPI-DSI: rozhraní obrazovky MIPI*2 (přední*1, zpět*1), lze zapojit do obrazovky MiPile MIPI, podporuje více obrazovek s jinými obrazovkami; Single MIPI režim Maximální rozlišení 1920*1080@60Hz

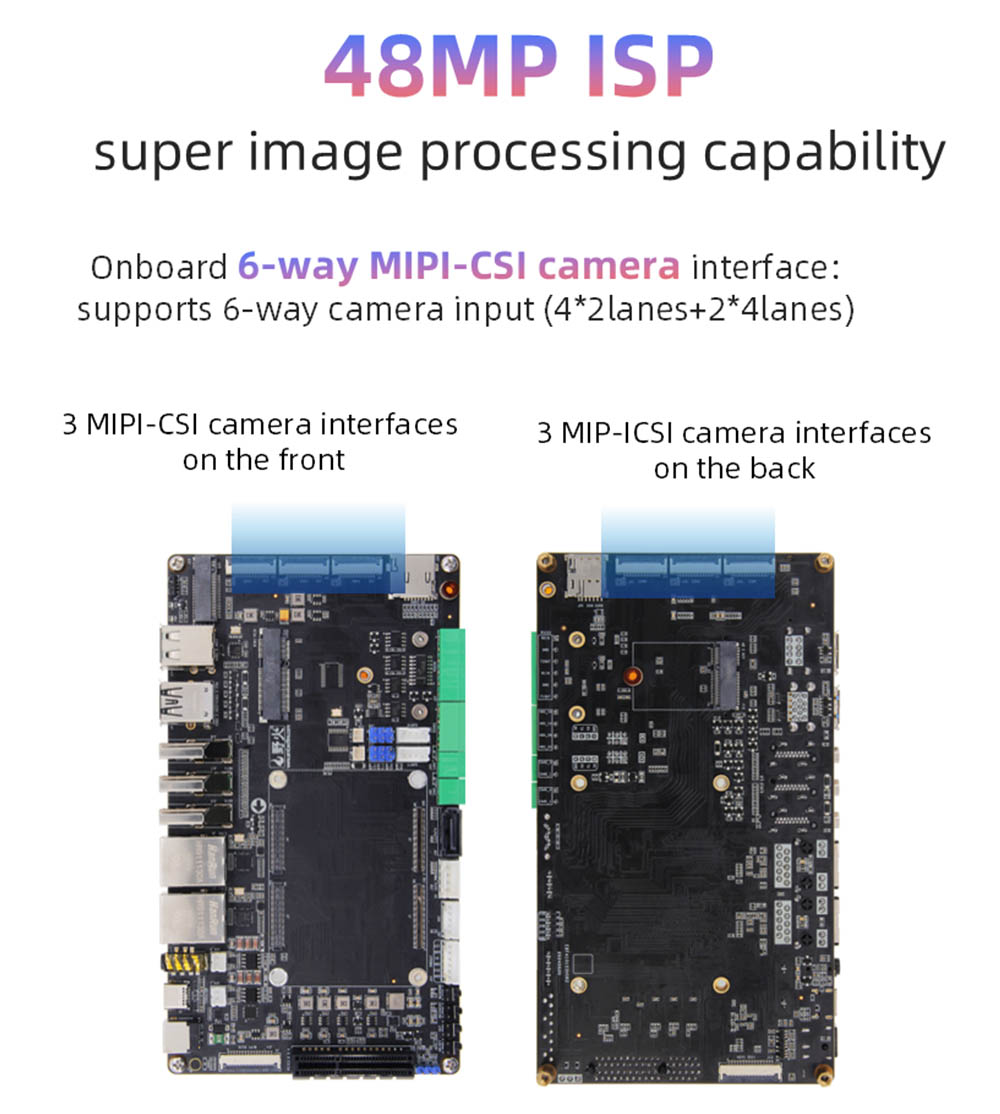

● MIPI-CSI: Rozhraní fotoaparátu MIPI*6 (přední*3, zpět*3), lze zapojit do kamery Wildfire MIPI
● USB2.0: rozhraní USB-hosttype-A*3
● USB3.0: rozhraní USB-OTGTYPE-A*1; Rozhraní typu C*1, lze použít pro spalování firmwaru, podporuje protokol DP1.4

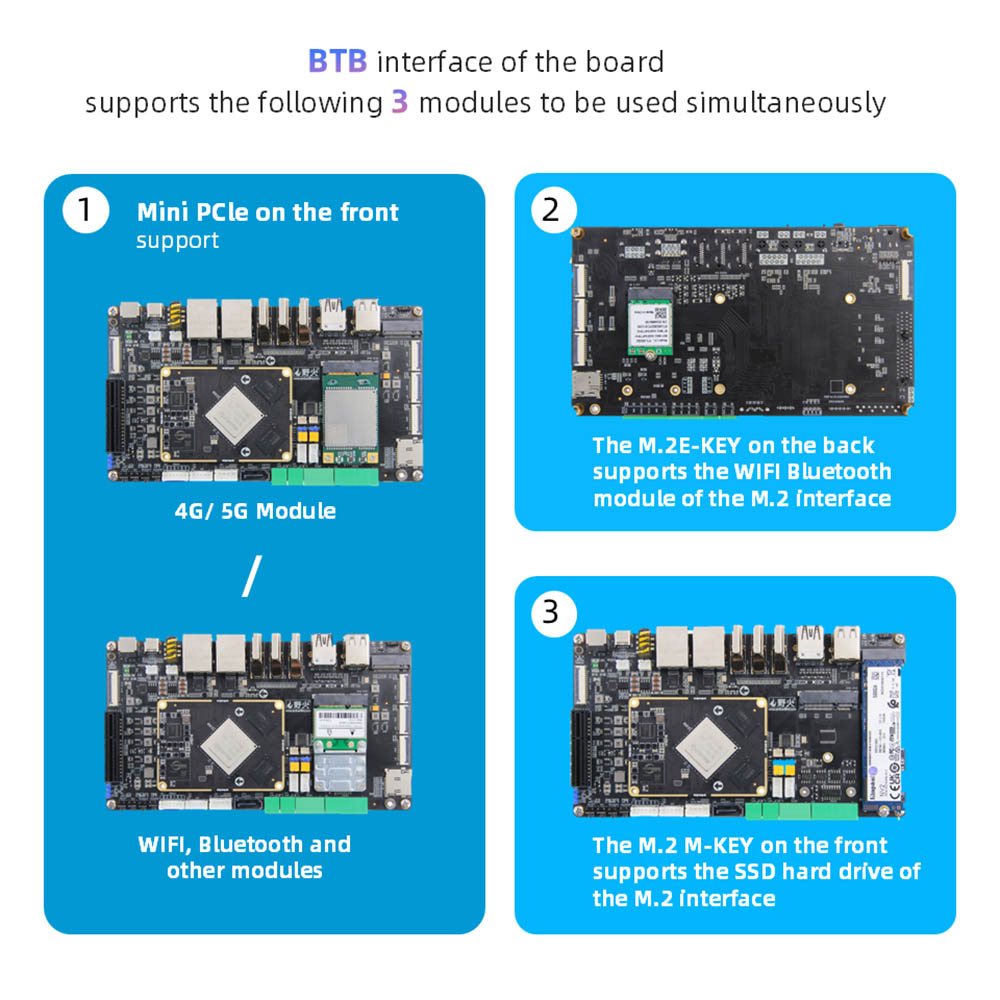

● Rozhraní PCLE: Mini-Pcle Interface*1, lze použít s síťovou kartou WiFi v plné výšce nebo poloviční výšce, 4G modulem nebo jiným modulem rozhraní Mini-PCLE: rozhraní PCLE3.0x4*1 1 1 1 1 1
● Rozhraní M.2: M.2Ekey Interface*1, podporuje modul bezdrátové síťové karty M.2; M.2 m Klíčové rozhraní*1, podporuje M.2 M-Key Pcle3.0*4Lanes Specifikace 2280 Pevný disk
● Držák karty TF: Držák karty micro SD (TF)*1, podporuje spouštěcí systém TF, až 512 GB
● Držák SIM karty: Držák SIM karty*1, Funkce SIM karty je třeba použít s modulem 4G
● Rozhraní SATA: Standardní rozhraní SATA*1; Rozhraní SATA Power Interface*1, podporuje výstup 12V
● CAN: CAN*2
● ADC: ADC Akviziční rozhraní*1
● Debug sériový port:
● Debug sériový port*1 (UART2), výchozí parametr 1500000-8-N-1; UART sériový port*2 (UART7 & UART9); RS232*2 (UART4 & UART7);
● RS485*2 (UART4 & UART7); RS232/RS485 Select Jumper Interface*2
● Zvuk: mikrofon na palubě mic*1; Rozhraní reproduktoru SPK*2, může připojit výstup sluchátka 3W napájecího reproduktoru + vstup mikrofonu 2-in-1*1
● Tlačítko: tlačítko zapnuto/vypnutí*1; Tlačítko MasKrom*1; Tlačítko obnovy*1; Tlačítko resetovat*
● LED: indikátor napájení*1; Systémový indikátor*1
● Infračervený přijímač: Podpora funkce infračerveného dálkového ovládání
● RTC: RTC Power Socket*1
● Rozhraní fanoušků: Podpora instalace chlazení 5V nebo 12V ventilátoru
● AI Edge Computing ： Inteligentní zabezpečení ， Smart Transport ， Smart City, Video Analytics.
● Průmyslová automatizace: PLC ovládání, strojní vidění.
● Robotika: Autonomní navigace poháněná AI.
● Aplikace ve vozidle ： Zábavní systém v automobilu, navigační systém v automobilu.
● Digitální značení: 8K reklama na více obrazovek.
● Lékařské vybavení: Lékařské endoskopy, ultrazvukové zobrazovací systémy
