Základní deska RockChip RV1106

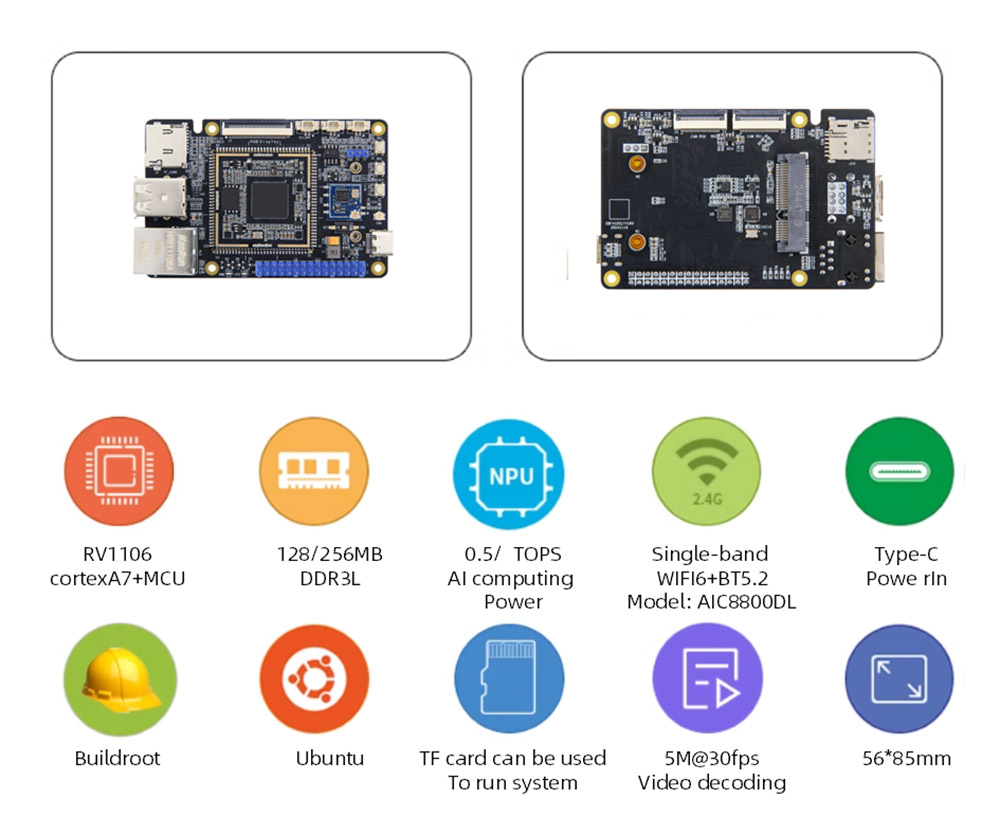

Rada TP-RV1106 je zaměřena hlavně na výrobce a vestavěné vývojáře na základní úrovni a může být použita pro rozvoj v různých oborech, jako je inteligentní domov, monitorování zabezpečení, průmyslová automatizace, spotřebitelská elektronika, internet věcí, vzdělávání a zábava.

Jako hlavní čip použijte RockChip RV1106 s bezdrátovým modulem bezdrátového modulu USB2.0, 100m Ethernet, TF karty, MIPI, SPK a další periferie, 30Pin konfigurovatelných kolíků, UPI, SPI, SPI, SPI, I2C, UART, PWM, PWM.

Vestavěná nezávislá výpočetní výkon NPU může dosáhnout 0,5t/1tops@int8, přičemž kamera může realizovat video v reálném čase, rozpoznávání obrázků a další funkce.

Vestavěný modul kódování videa s nízkou latencí, může podporovat až 5m@30fps H264/H265 Video kódování, 4M@60fps JPEG/MJPEG kódování a podporuje více metod řízení bitové rychlosti.

Deska poskytuje dvě volitelné konfigurace paměti s velikostí pouze 56*85 mm, malých a vynikajících, nízkou spotřebou energie a vysokým výkonem a může snadno spustit systém Linux.

Poskytuje systém systému BuildROot, zcela open source data, výukové dokumenty, kompletní balíček vývoje ovladačů SDK, schémata PDF a další zdroje pro usnadnění používání uživatelů a sekundárního vývoje.

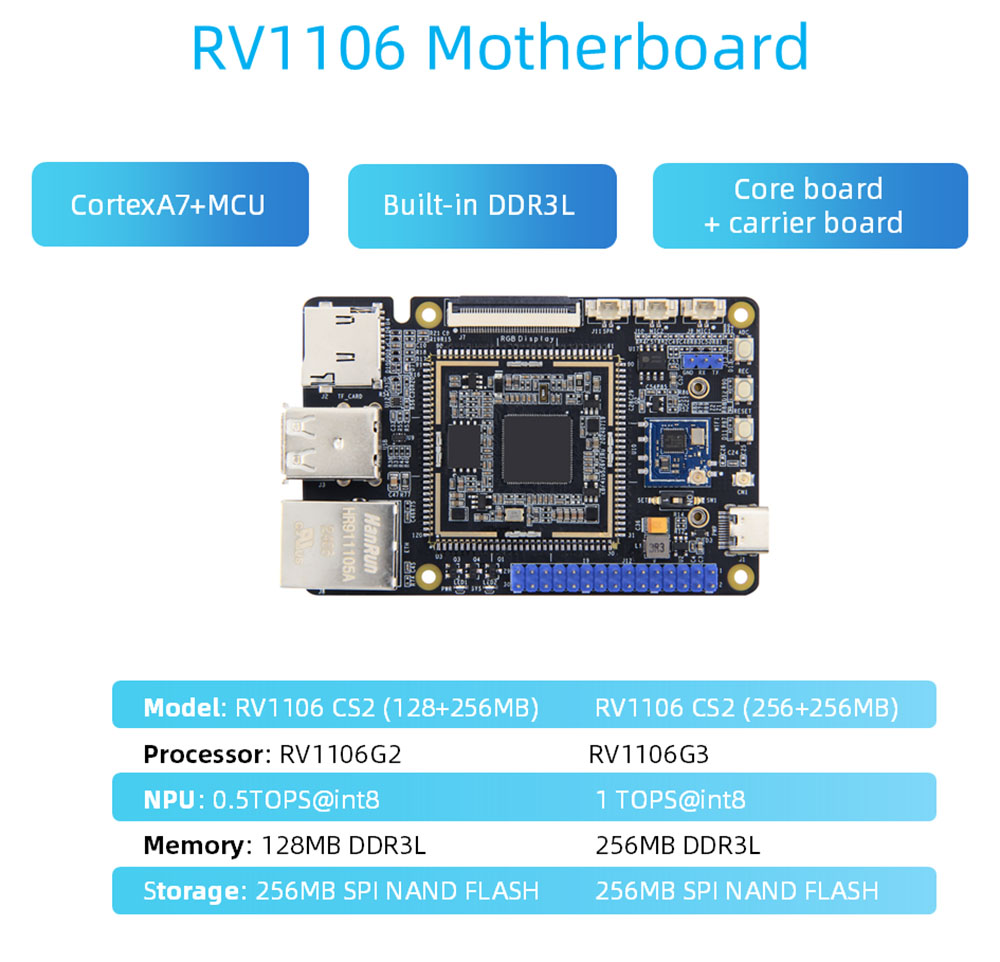

Hardwarové specifikace základní desky RV1106

 CPU: Hlavní čip: RV1106, Cortexa7+MCU

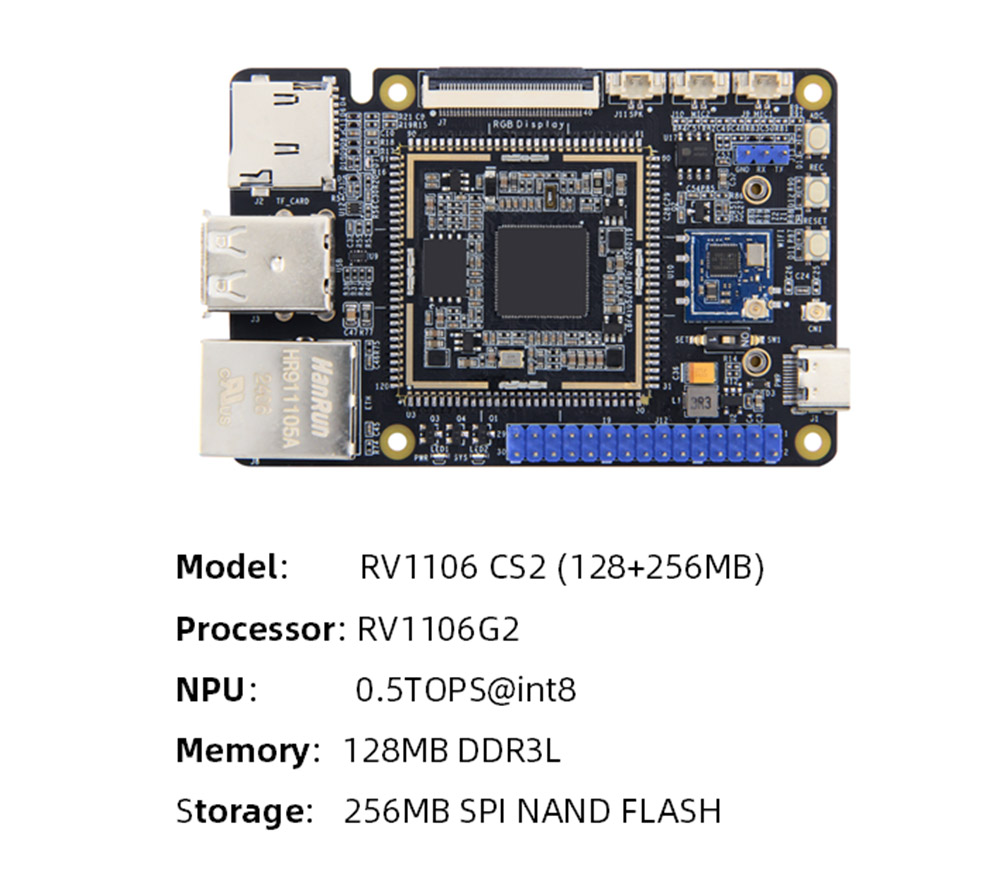

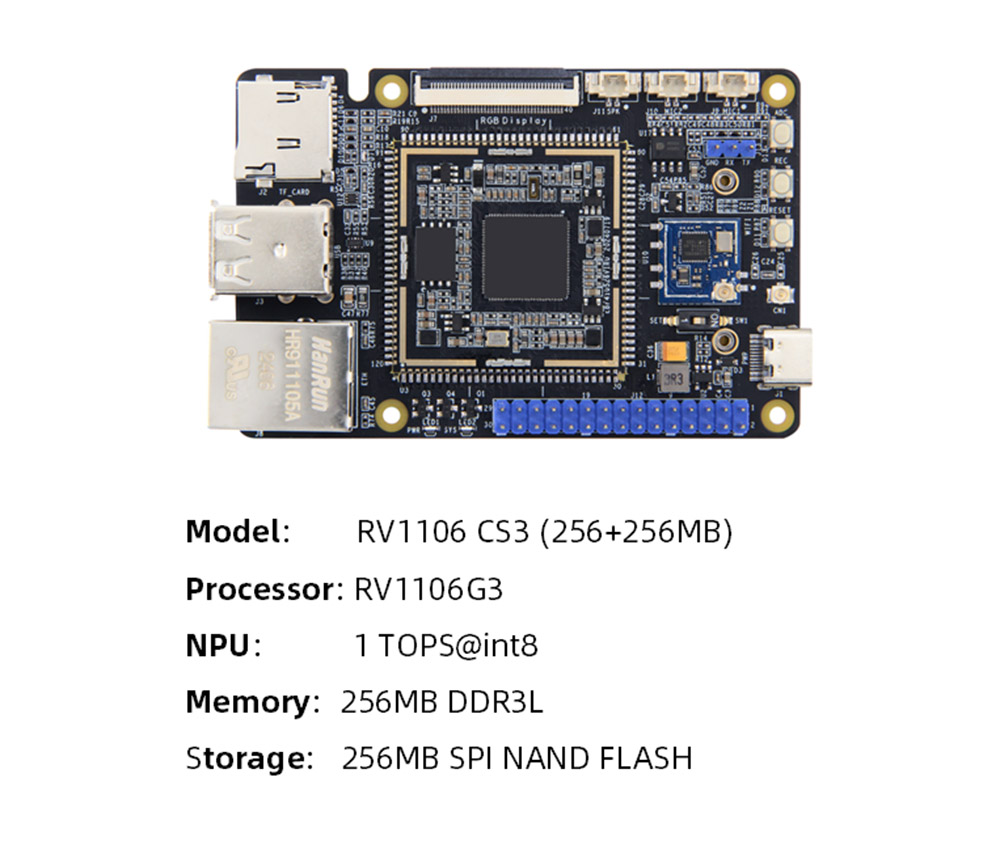

 Paměť: Vložený DDR3L, volitelný RV1106G2: 128MB/RV1106G3: 256 MB

 Úložiště: SPI-NAND FLASH, kapacita: 256 MB

 Výpočetní výkon AI: RV1106G2: 0,5tops@int8.rv1106G3: 1Tops@int8

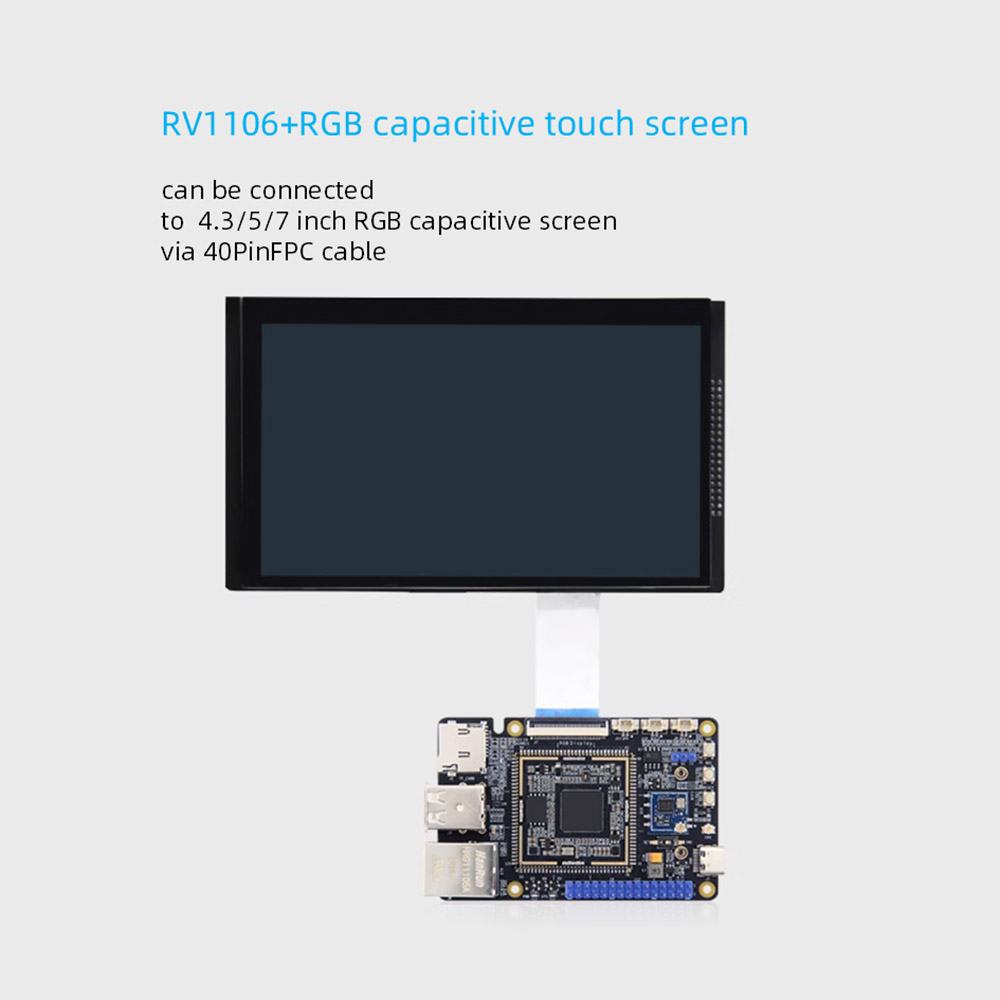

 Displej: Rozhraní FPC 40pin FPC 0,5 mm, 18bitové načasování rozhraní RGB, lze přímo připojit k našemu kapacitní obrazovce rozhraní RGB 4,3/5/7-palce pomocí kabelu FPC kabelem FPC

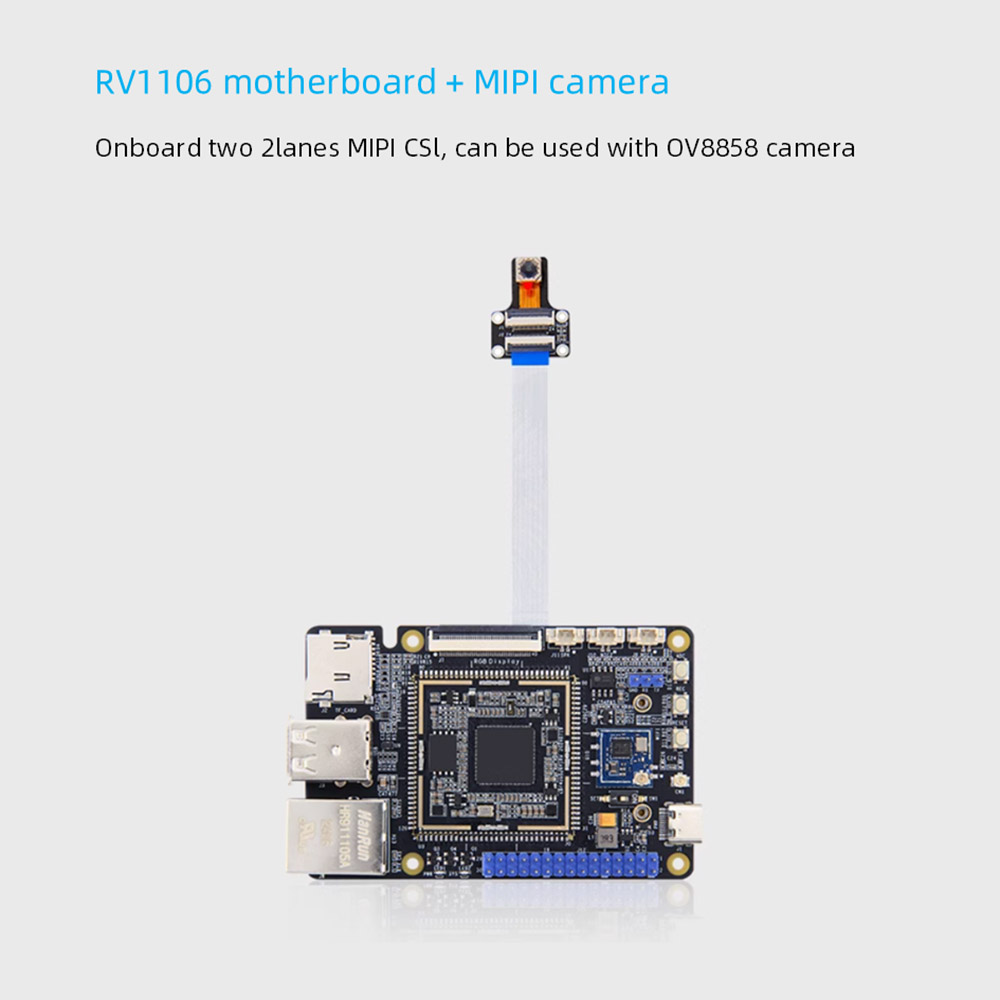

 Kamera: Dva vstup 2LANES MIPICSI, jeden kanál podporuje až 5 m@30fps vstup, duální kanál podporuje až 1080p@30fps Současný vstup

 Rozhraní napájení: 5V@1A DC vstup, rozhraní typu C, lze také použít k vypálení obrázků

 Ethernet: 100m Port Ethernet*1, podporuje rychlost přenosu dat 10/100 Mbps

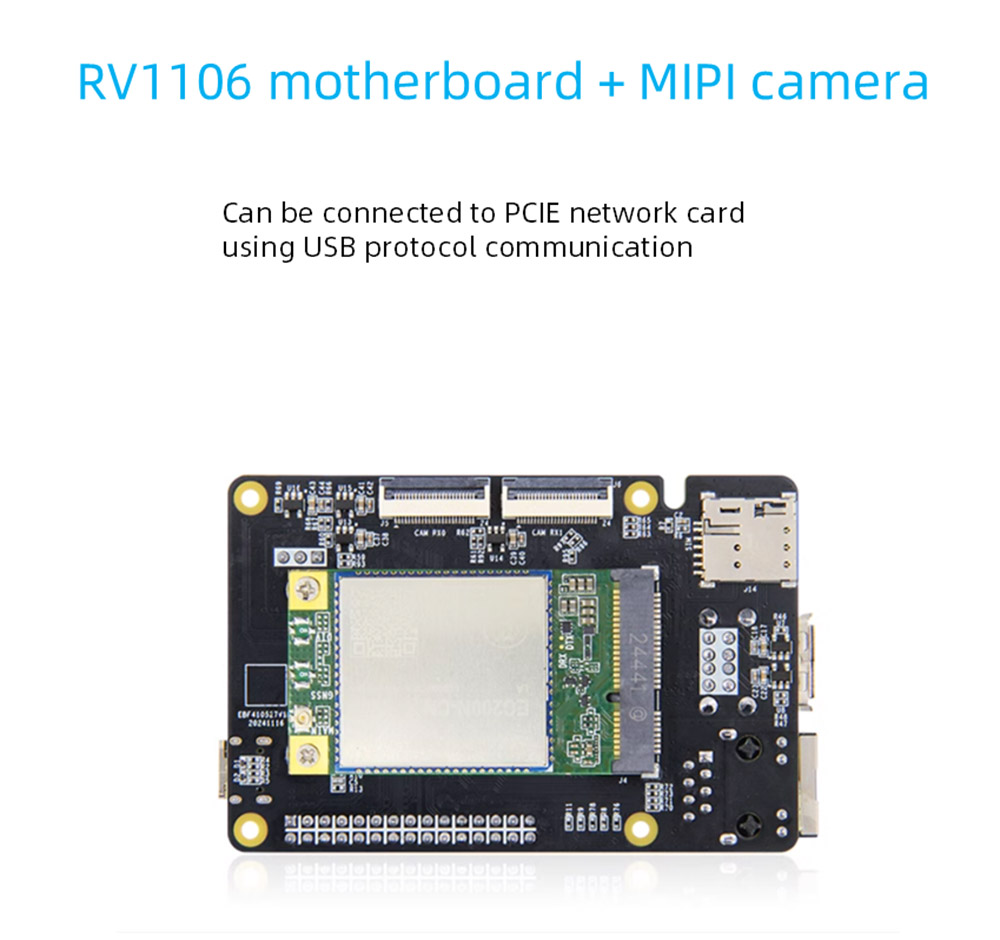

 Rozhraní PCLE: Interface Mini-Pcle*1, můžete připojit síťovou kartu PCIE pomocí komunikace protokolu USB

 SIM karta: Držák SIM karty*1, Funkce SIM karty je třeba použít s modulem 4G

 Držák karty TF: Rozhraní SD2.0, podporuje až 512 GB, podporuje systém zavádění karty TF

 USB2.0: rozhraní hostitelského typu USB*2

 USB-OTG: hostitel Po přepnutí na typ-A, zařízení po přepnutí na typ-c

 Přepínač výběru

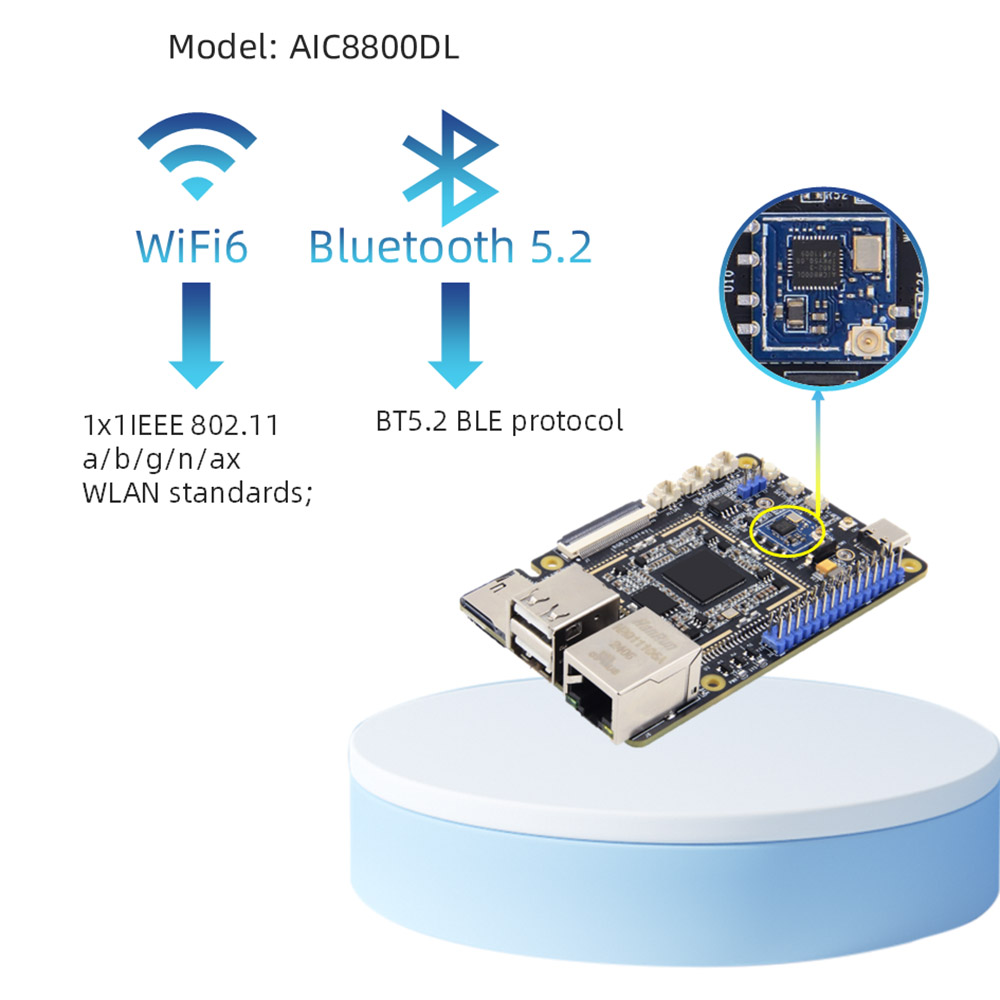

 WiFi+Bluetooth: Podpora na palubě 2.4GWIFI6+BT5.2 BLE, Model: AIC8800DL30

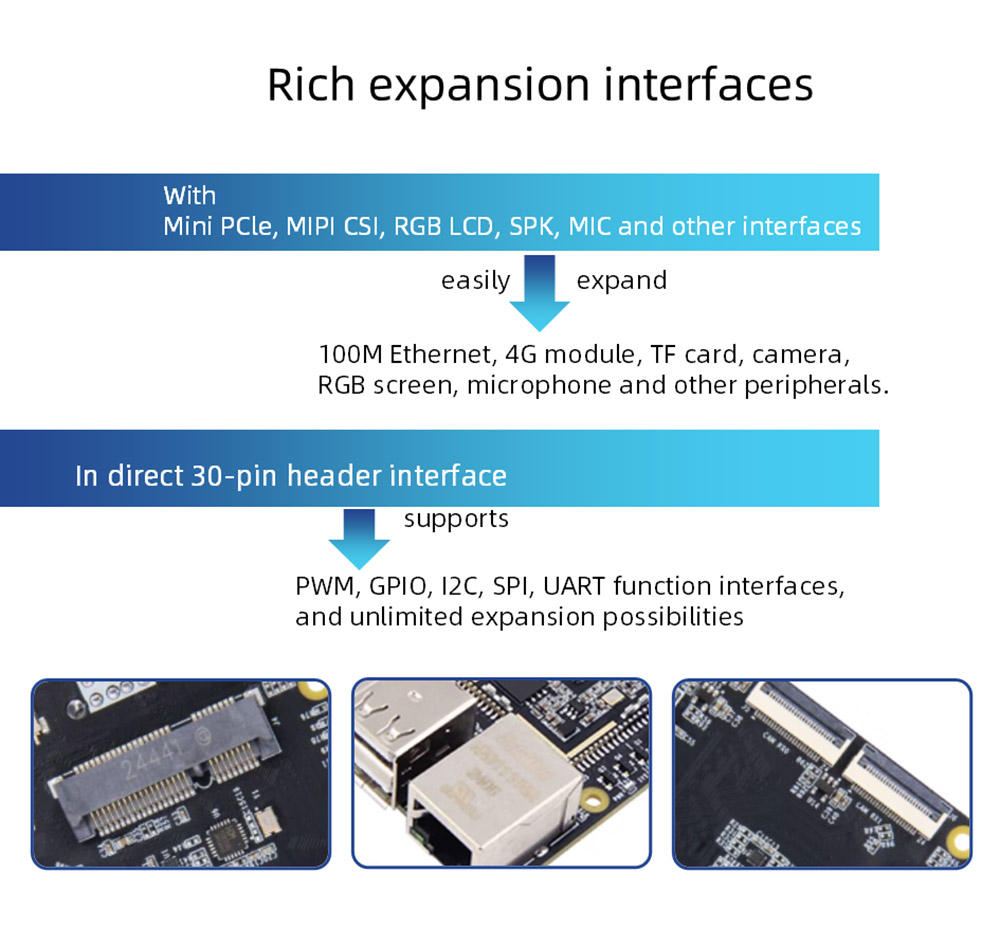

Rozhraní IO IO: Rozhraní PIN PIN, podporuje GPIO, SPI, I2C, UART, PWM Funkce

 Debug sériový port: Výchozí parametr 115200-8-N-1

 Zvuk: rozhraní mikrofonu*2, vstup duálního kanálu Mic; Rozhraní reproduktorů*1, přehrávání SPK s jedním kanálem (levý kanál)

 Tlačítka: Tlačítko Resetujte*1; Tlačítko Burn*1; Tlačítko ADC*1

 LED: indikátor napájení*1; Systémový indikátor*1

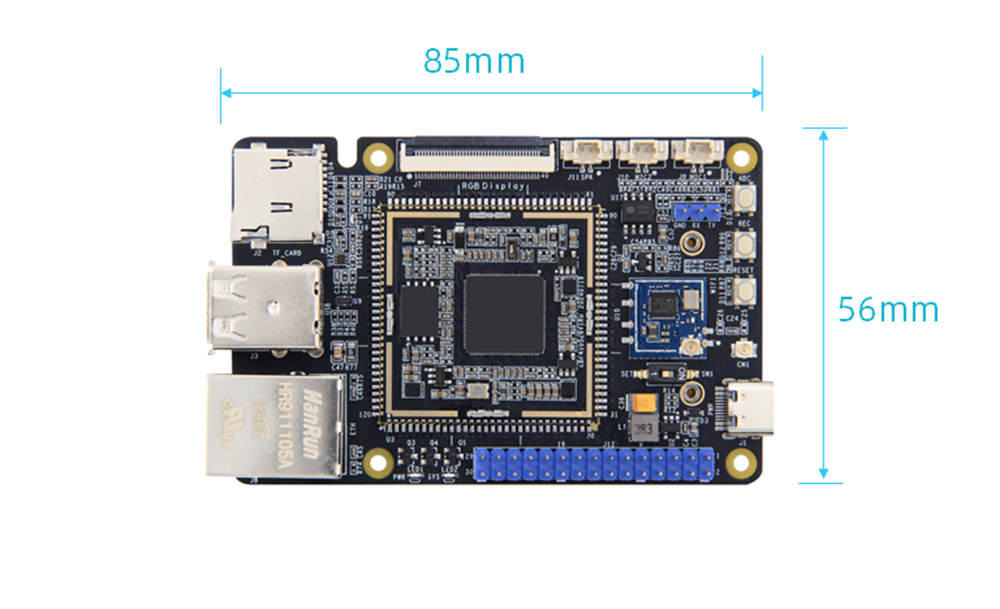

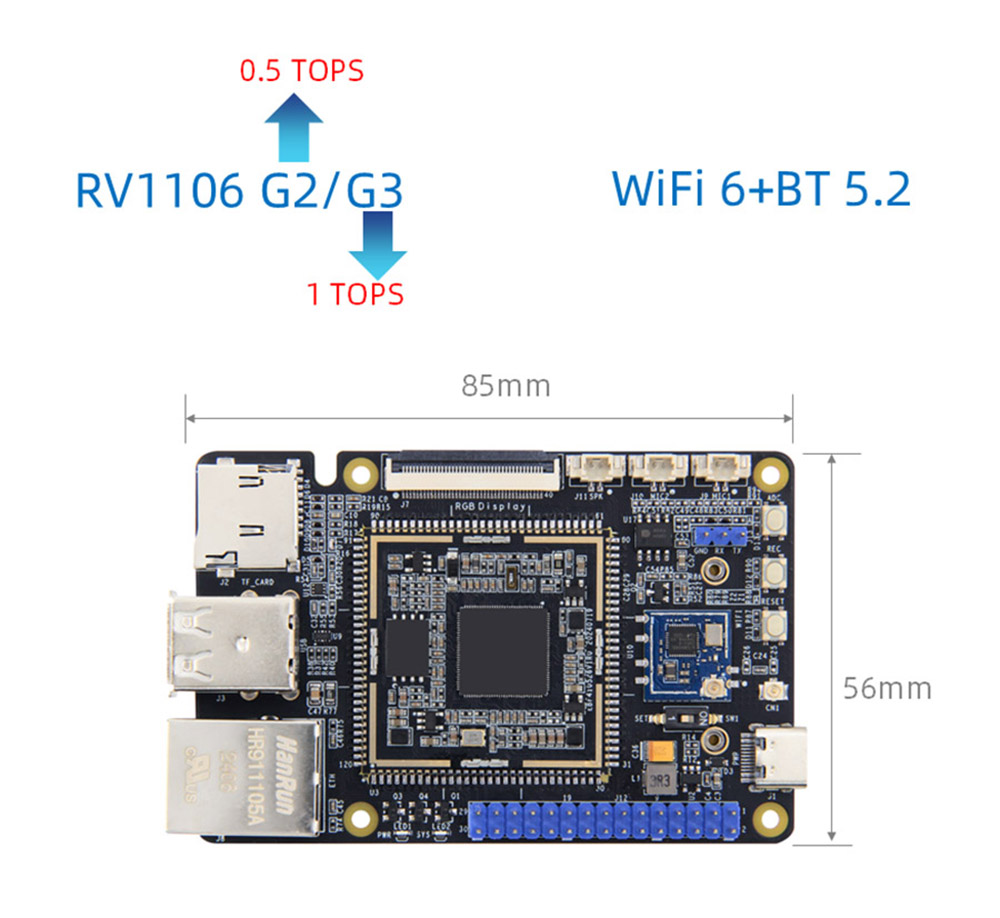

 Velikost: 56*85 mm

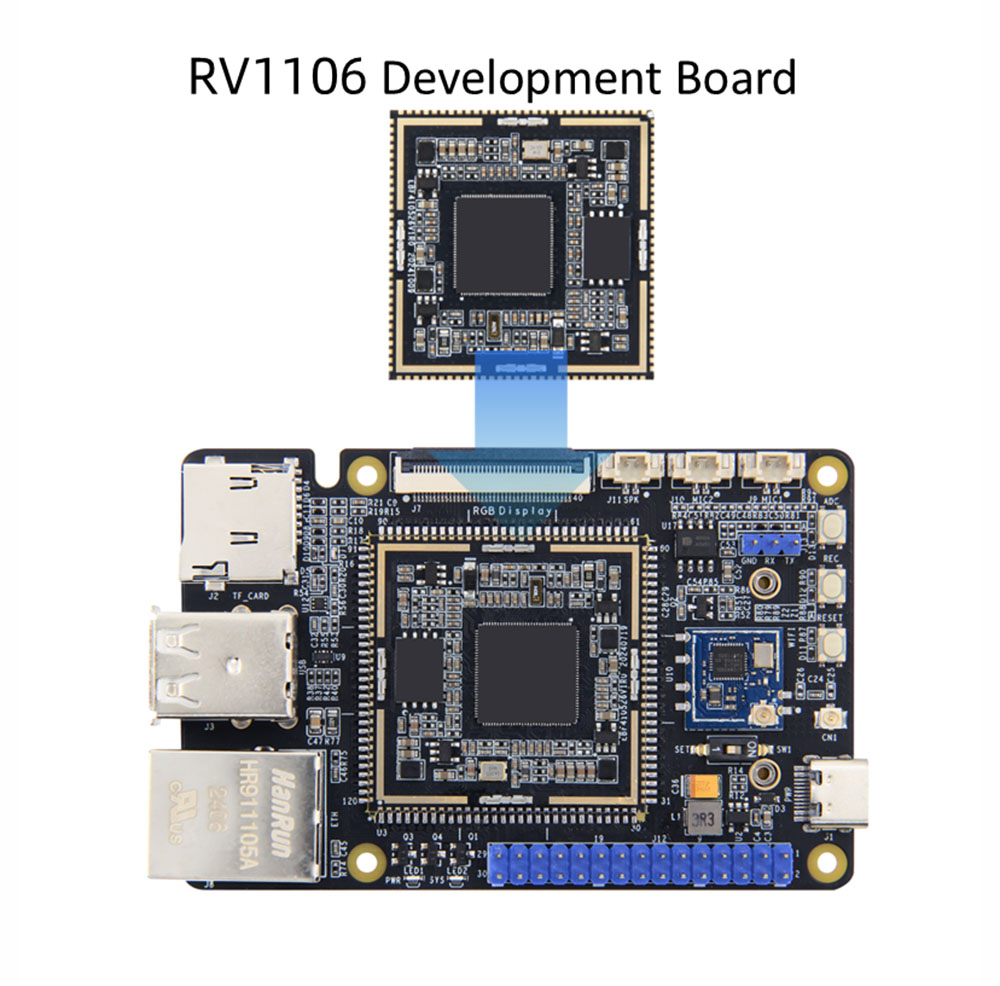

K dispozici je odpovídající základní deska

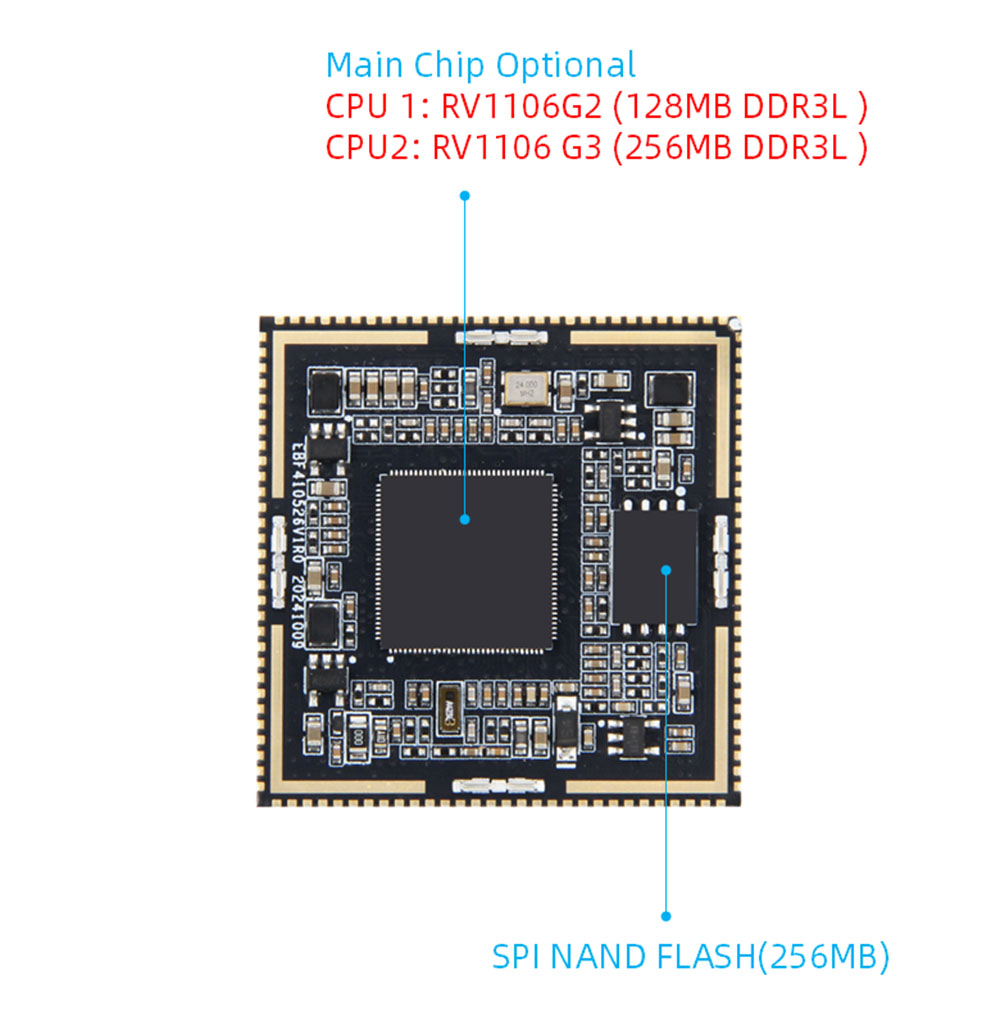

Konfigurace hardwaru základní desky

 CPU: Hlavní čip: RV1106, Cortexa7+MCU

 Paměť: Vložený DDR3L, volitelný RV1106G2: 128MB/RV1106G3: 256 MB

 Úložiště: 256 MB Spinand Flash

 Výpočetní výkon AI: RV1106G2: 0,5tops@int8, RV1106G3: 1TOPS@Int8

 Rozhraní: S výjimkou Spinand Flash je 10 plně vedeno, z toho 84 GPIO včetně 1 pin resetující NOR a 3 vyhrazené kolíky USB

 PCB: 4 vrstvy, Design Immersion Gold Design

 Velikost: 35*35 mm

Signální kolíky

 Síťový port: 1 100m Ethernet

 Sériový port: 6

 I²C: 5

 SPI: 2

 ADC: 1

 PWM: 12

 I2S: 1

 USB: 1

 Kamera: 2

 Jtag: 1

 LCD: 1

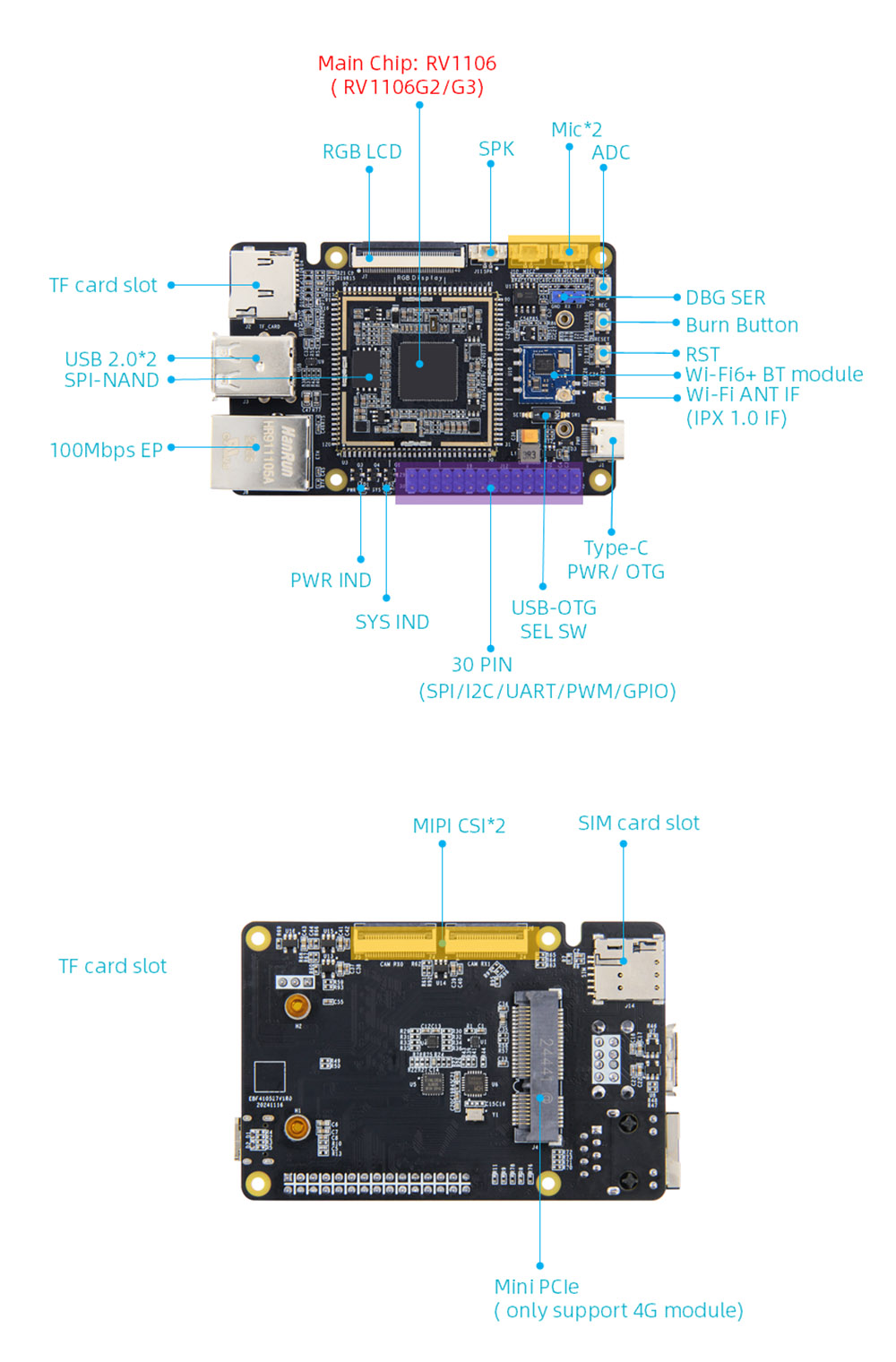

Podrobnosti desky RV1106
